α+β合金組織及TC4鈦鍛件的退火力學性能

發布日期：2020-6-20 22:53:46

α+β鈦合金的顯微組織較復雜，歸納起來有：在β相區鍛造或加熱后緩冷的魏氏組織；在兩相區鍛造或退火的等軸晶粒的兩相組織；在(α+β)/a轉變溫度附近鍛造和退火的網籃組織。

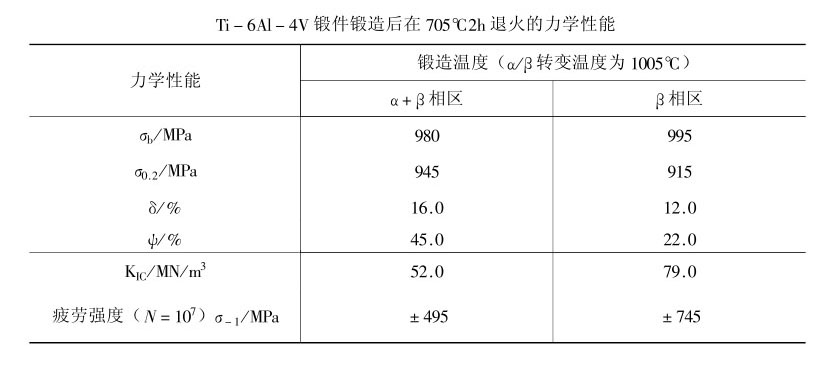

a+β鈦合金的力學性能與組織間的關系也較復雜。合金的抗拉強度對退火組織和鍛造溫度不甚敏感，見下表。
