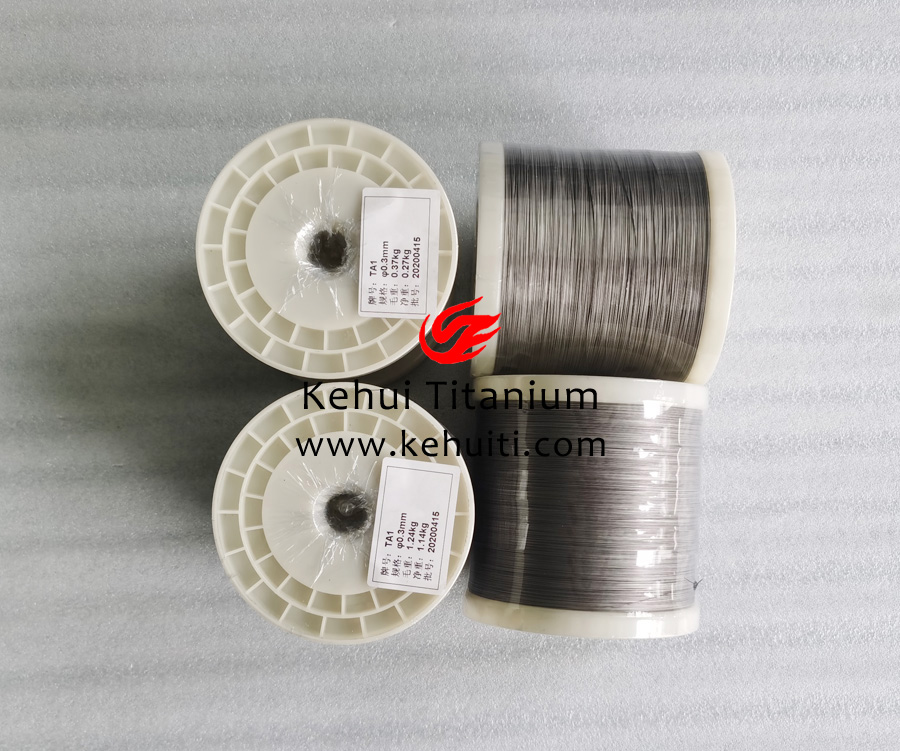

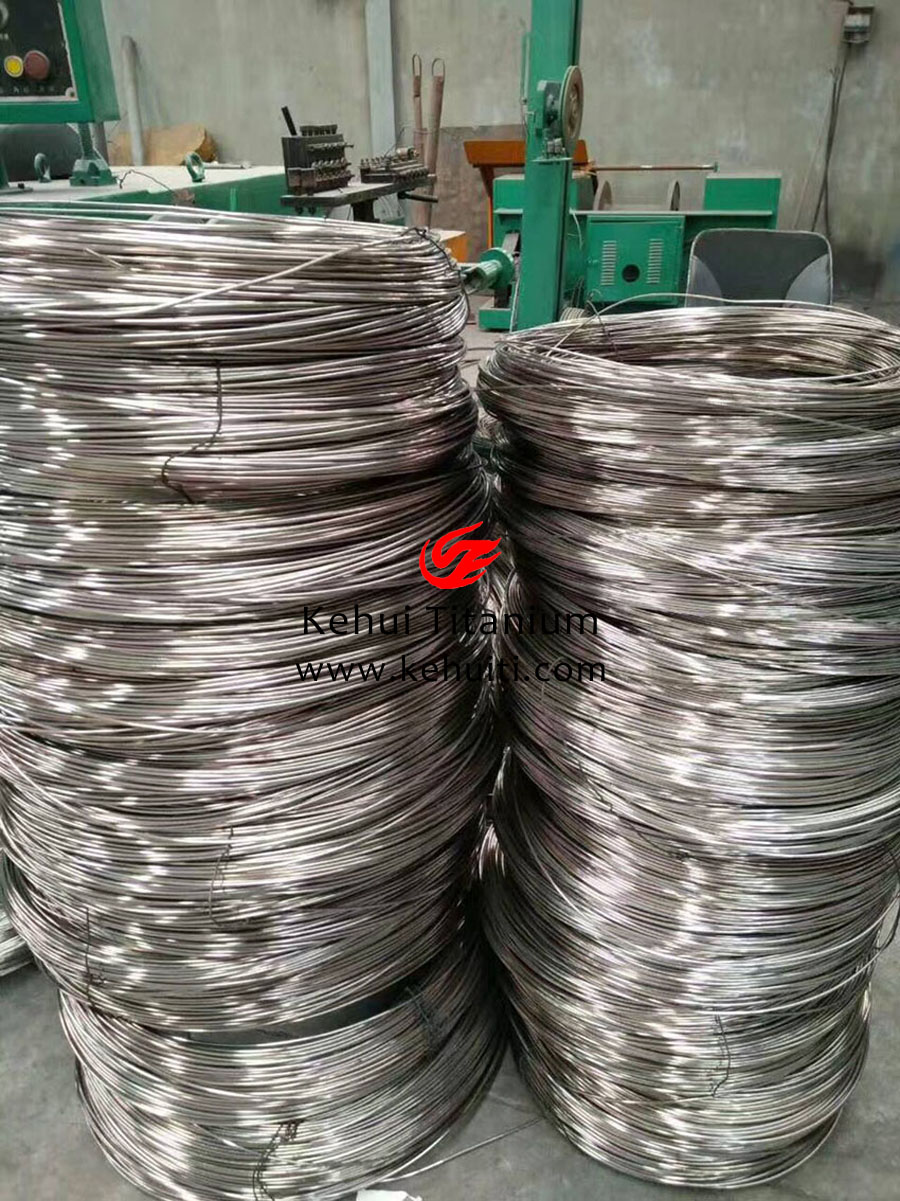

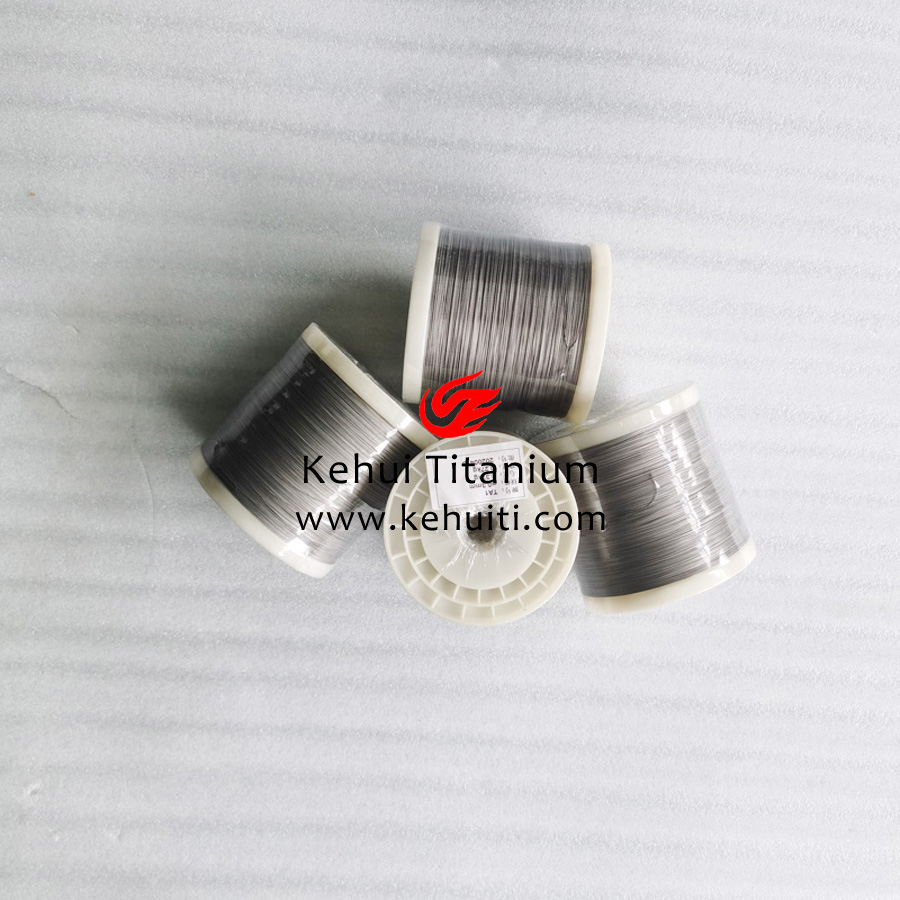

產品名稱：鈦絲、鈦合金絲、鈦鎳合金絲

鈦絲產品的牌號、狀態和規格應符合表1的規定。

表1

牌號	狀態	直徑 mm
TA1、TA1ELI、 TA2、TA2ELI、TA3、TA3ELI、 TA4、TA7、TA9、 TA10、TC1、TC3	退火狀態（M）加工狀態（Y或R）	0.1-7.0
TC4		1.6-7.0
注：絲材的用途和供應狀態應在合同中注明，未注明時一律按焊絲、加工狀態（Y或R）供應。

鈦焊絲的化學成份應符合表2的規定。

表2

牌號	化學成分
	主要成分，%						雜質元素，%；不大于
	Ti	Al	V	Sn	Pb	Mo	Ni	Fe	O	C	N	H
TA0	基	-	-	-	-	-	-	0.10	0.10	0.05	0.03	0.012
TA0EL I	基	-	-	-	-	-	-	0.10	0.10	0.03	0.02	0.008
TA1	基	-	-	-	-	-	-	0.20	0.15	0.05	0.03	0.012
TA1EL I	基	-	-	-	-	-	-	0.20	0.10	0.05	0.03	0.008
TA2	基	-	-	-	-	-	-	0.25	0.20	0.05	0.05	0.012
TA2EL I	基	-	-	-	-	-	-	0.25	0.18	0.05	0.04	0.008
TA3	基	-	-	-	-	-	-	0.35	0.25	0.05	0.05	0.012
TA3EL I	基	-	-	-	-	-	-	0.30	0.25	0.05	0.05	0.008
TA4	基	2.0-3.3	-	-	-	-	-	0.30	0.15	0.05	0.04	0.012
TA7	基	4.0-6.0	-	2.0-3.0	-	-	-	0.45	0.15	0.05	0.05	0.012
TA9	基	-	-	-	0.12-0.25	-	-	0.20	0.18	0.05	0.03	0.012
TA10	基	-	-	-	-	0.2-0.4	0.6-0.9	0.25	0.20	0.05	0.03	0.012
TC3	基	3.5-4.5	3.5-4.5	-	-	-	-	0.25	0.15	0.05	0.05	0.012
TC4	基	3.5-4.5	3.5-4.5	-	-	-	-	0.25	0.18	0.05	0.05	0.012

鈦絲直徑允許偏差應符合表3的規定

表3

   mm

直徑	0.1-0.2	＞0.2-0.5	＞0.5-1.0	＞1.0-2.0	＞2.0-4.0	＞4.0-7.0
允許偏差	-0.025	-0.04	-0.06	-0.08	-0.10	-0.14
注：經供需雙方協商，可供應其它規格或允許偏差的絲材。

結構件絲退火狀態室溫力力學性能應符合表4的規定

表4 mm

牌號	室溫力學性能，不小于		牌號	室溫力學性能，不小于
	抗拉強度 σb,MPa	伸長率 δ，%		抗拉強度 σb,MPa	伸長率 δ，%
TA0	280	20	TA3	540	15
TA1	370	18	TC4	895	10
TA2	440	15

---

tag標簽:鈦絲,鈦合金絲

---
