發布日期：2025-5-27 15:36:58
GJB TC4鈦環（Ti-6Al-4V）名義含6%鋁、4%釩，雜質嚴格管控（如Fe≤0.3%、O≤0.2%），密度4.43 g/cm³，兼具高強度（抗拉≥895MPa）與優異耐蝕性（耐海水、氯化物）。國際對標美國Gr5（ASTM B348）、歐洲Ti-6Al-4V，執行GJB 2744A、ASTM B381等標準，涵蓋熔煉（VAR/PAM）、鍛造、環軋等工藝，產品規格外徑50-3000mm，廣泛應用于航空發動機環件、深海耐壓艙等高端領域。
TC4鈦環需多向模鍛細化晶粒，環軋成形后經退火（700-850℃）或固溶時效（900℃+500℃）處理。加工難點在于熱塑性窗口窄（β相變點約995℃），冷加工需中間退火，切削需硬質合金刀具。當前技術瓶頸包括大尺寸環件（＞3m）組織均勻性控制、高溫（＞600℃）蠕變性能不足，國內外差距體現在熔煉工藝（歐美普及VAR+PAM雙聯）及超大件制備能力（國際最大直徑5m）。
國內C919起落架鈦環減重30%，"奮斗者"號深潛器耐壓艙驗證其深海適應性；醫療領域用于人工關節。對比國際，國內成本低20-30%，但高端產品（如航空發動機整體環）仍依賴進口。美國ATI、俄羅斯VSMPO主導大尺寸、高精度環件市場，國內寶鈦、西部超導正突破直徑3m以上環件軋制技術。
激光選區熔化（SLM）3D打印實現復雜結構鈦環小批量生產，等溫鍛造技術提升組織均勻性。研究聚焦合金改性（添加Mo/Si增強耐熱性）、超塑性成形（納米晶延伸率＞500%）及智能化軋環（數字孿生調控）。復合涂層（如TiAlN耐磨層）和短流程粉末冶金工藝成為綠色制造新方向。
隨商業航天、新能源車輕量化需求增長，TC4鈦環市場持續擴容。國內需攻克大尺寸精密成形、高溫性能優化等難題，推動軍民融合應用。未來趨勢包括智能化生產線集成、低成本制備技術開發，以及多功能鈦環（結構-功能一體化）在極端環境裝備中的滲透，進一步縮小與國際領先差距。

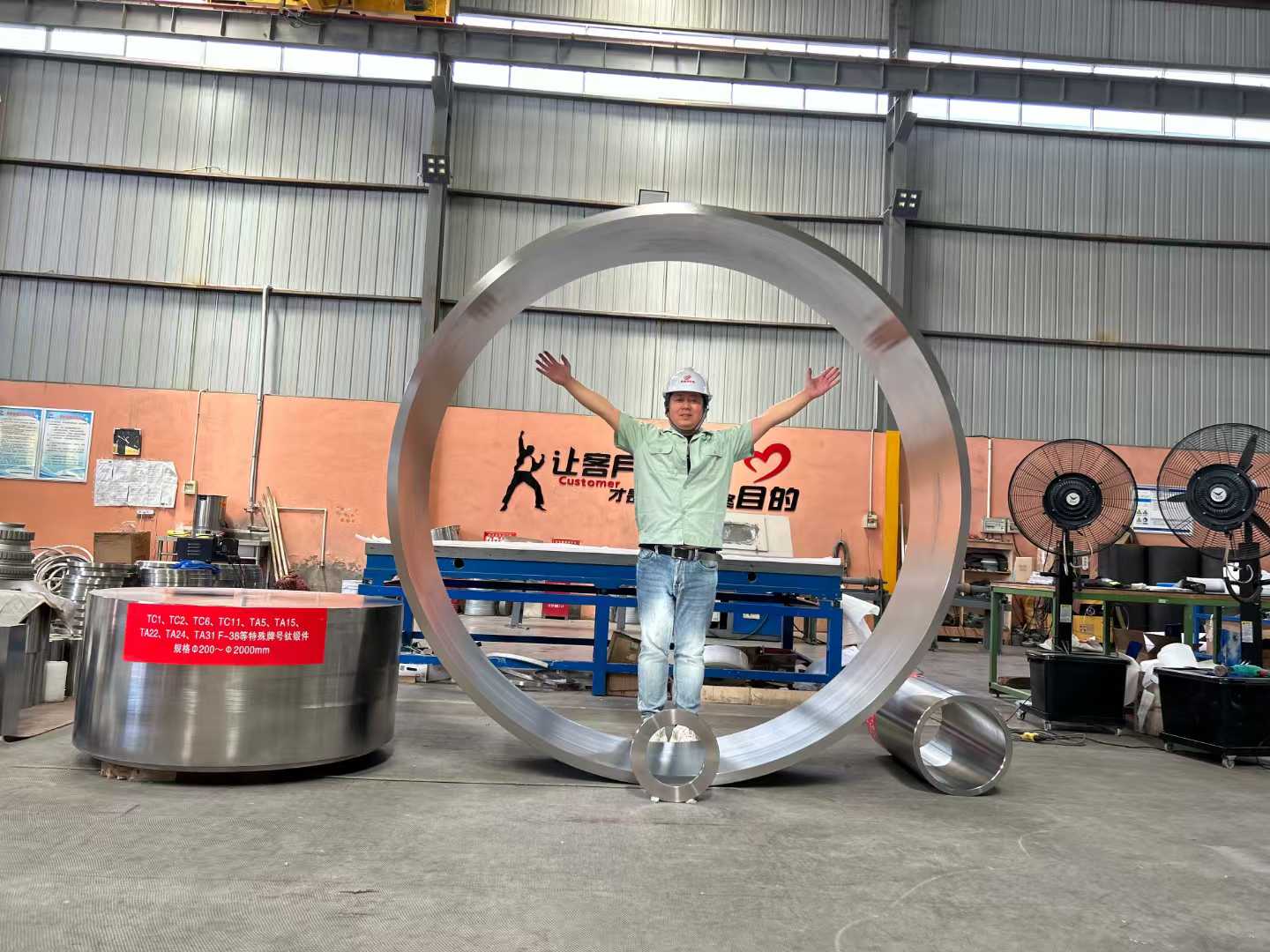

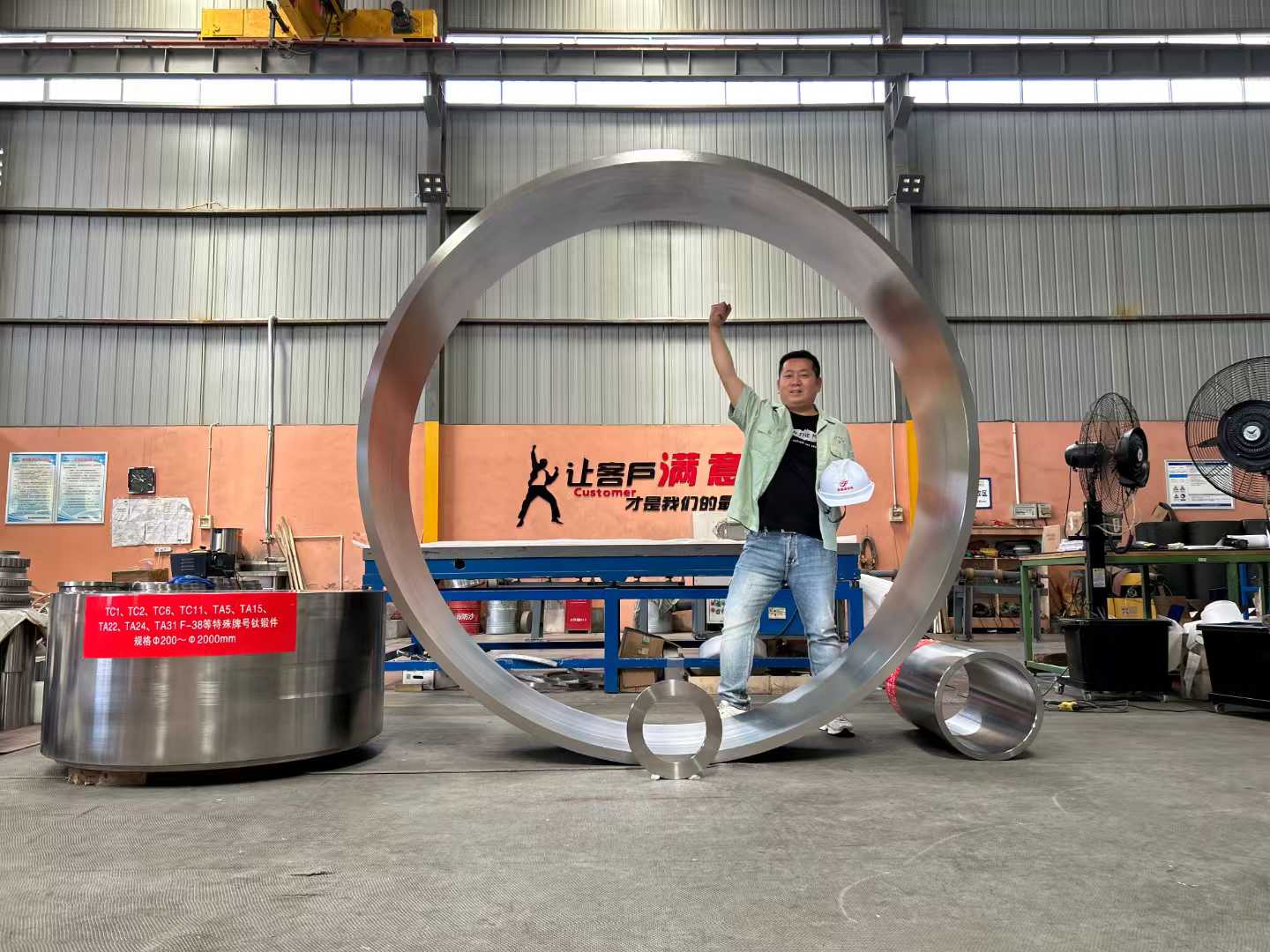

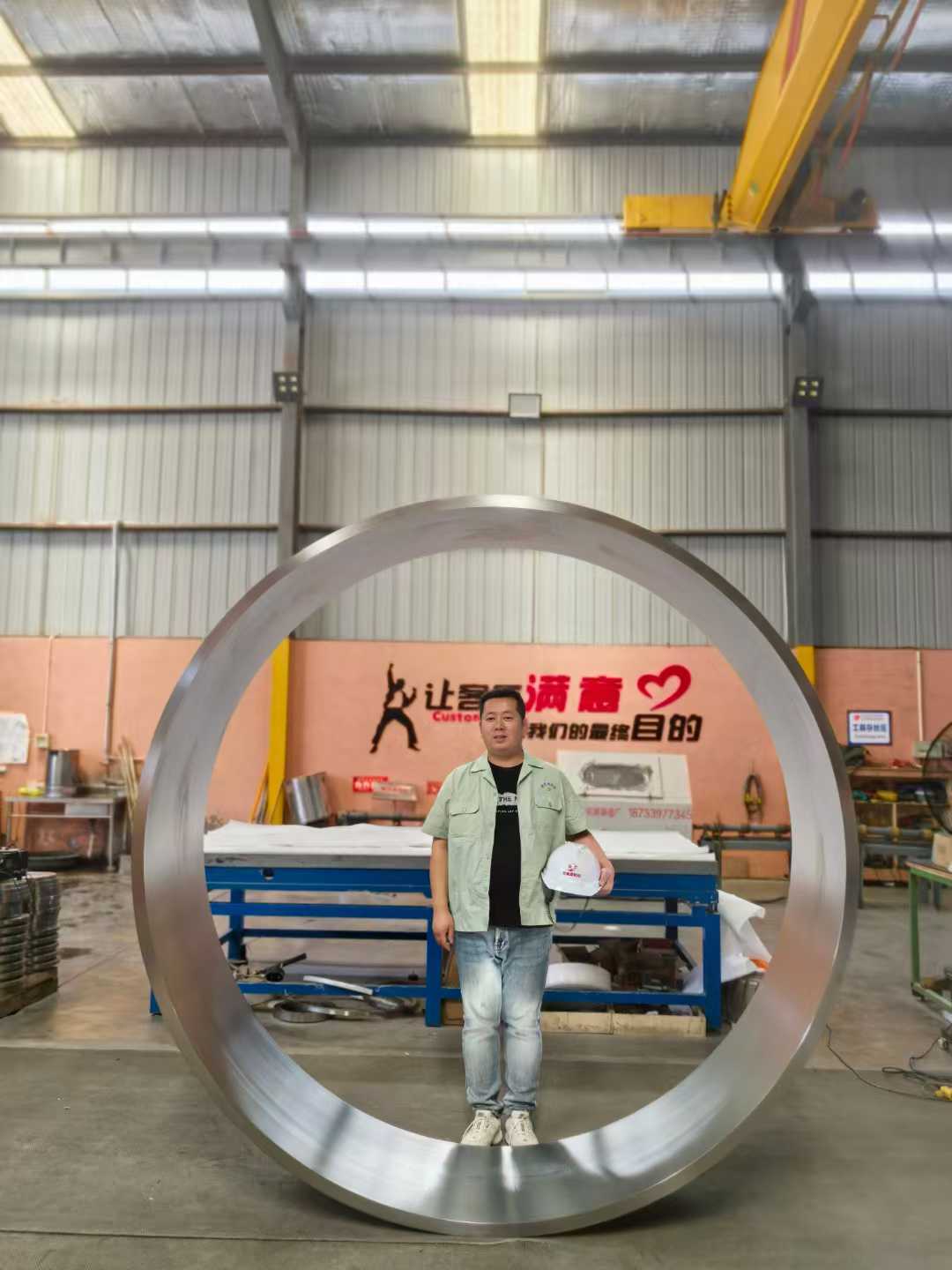

以下是科輝鈦業近期現貨產品GJB TC4鈦環的詳細說明，基于國軍標GJB 2744A-2007《航空用鈦合金鍛件規范》專業生產。
1. 標準與材料定義
| 項目 | 參數 |
| 標準依據 | GJB 2744A-2007（對應美國AMS 4928、俄羅斯ОСТ1 90050） |
| 牌號 | TC4（Ti-6Al-4V） |
| 類型 | α+β型鈦合金鍛件 |
| 適用形態 | 環形件（外徑Φ200-2000mm，壁厚10-150mm） |
2. 化學成分（質量百分比%）
| 元素 | Al | V | Fe | O | C | N | H | Ti |
| 范圍 | 5.5-6.75 | 3.5-4.5 | ≤0.30 | ≤0.20 | ≤0.08 | ≤0.05 | ≤0.015 | 余量 |
3. 機械性能要求（固溶+時效態）
| 性能指標 | GJB 2744A要求 | 典型實測值 | 測試方法 |
| 抗拉強度 (MPa) | ≥895 | 930-980 | GB/T 228.1 |
| 屈服強度 (MPa) | ≥825 | 860-900 | GB/T 228.1 |
| 延伸率 (%) | ≥10 | 12-15 | GB/T 228.1 |
| 斷面收縮率 (%) | ≥25 | 28-35 | GB/T 228.1 |
| 斷裂韌性 (MPa√m) | ≥55 | 60-75 | GB/T 4161 |
| 高溫性能（400℃） | 持久強度≥450MPa/100h | 480-520 | HB 5152 |
4. 制造工藝關鍵控制點
| 工藝環節 | 參數要求 | 國軍標條款 |
| 熔煉 | 三次真空自耗電弧熔煉（VAR） | 4.2.1 |
| 鍛造 | β相區開坯（Tβ+30-50℃） | 4.3.2 |
| α+β相區終鍛（變形量≥50%） | ||
| 熱處理 | 固溶：930±15℃/1h AC | 4.4.3 |
| 時效：540±15℃/4h AC | ||
| 機加工 | 殘余應力消除（振動時效或退火） | 4.5.1 |
| 檢測 | 超聲波探傷（Φ1.2mm平底孔） | 5.3.1 |
5. 典型應用與案例
| 應用場景 | 部件規格 | 性能驗證 | 裝備型號 |
| 航空發動機機匣 | Φ1200mm×80mm | 蠕變壽命＞800h @500℃ | 渦扇-20 |
| 航天器連接環 | Φ800mm×30mm | 低溫韌性AKv≥55J（-196℃） | 長征7號 |
| 艦載機起落架 | Φ600mm×120mm | 疲勞強度≥450MPa（10⁷周次） | 殲-15 |
| 導彈殼體 | Φ300mm×15mm | 爆破壓力≥85MPa | 東風-17 |
6. 質量檢測體系
| 檢測項目 | 方法標準 | 合格指標 |
| 化學成分 | GB/T 4698 | 元素偏差≤±0.15%（Al/V） |
| 低倍組織 | GB/T 5168 | 無裂紋、偏析、β斑 |
| 高倍組織 | GB/T 5168 | 初生α相含量40-60% |
| 超聲波探傷 | GB/T 5193 | 無Φ1.2mm以上缺陷 |
| 殘余應力 | X射線衍射法 | ≤200MPa（表面） |
7. 國內外標準對標
| 參數 | GJB 2744A | AMS 4928 | ОСТ1 90050 |
| 氧含量 | ≤0.20% | ≤0.20% | ≤0.15% |
| 斷裂韌性 | ≥55MPa√m | ≥60MPa√m | ≥65MPa√m |
| 高溫持久 | 450MPa/100h | 480MPa/100h | 500MPa/100h |
| 探傷標準 | Φ1.2mm平底孔 | Φ0.8mm平底孔 | Φ1.0mm平底孔 |
8. 技術挑戰與解決方案
| 工藝難點 | 國軍標要求 | 創新工藝 |
| 組織均勻性 | 初生α相波動≤10% | 等溫鍛造+形變熱處理 |
| 殘余應力控制 | 表面應力≤200MPa | 激光沖擊強化（LSP） |
| 大型環件成形 | 圓度≤0.1% D | 徑軸向軋制（RARP） |
| 缺陷檢測 | 盲區≤5mm | 相控陣超聲波（PAUT） |
9. 采購與認證指引
| 流程步驟 | 核心文件 | 周期（月） |
| 材料認證 | GJB 2744A符合性報告 | 3-6 |
| 工藝評審 | 特種工藝NADCAP認證 | 6-12 |
| 首件鑒定 | 全性能檢測報告 | 1-2 |
| 批次驗收 | 質量一致性檢驗單 | 0.5-1 |
總結：
GJB TC4鈦環以高強韌、耐高溫、抗疲勞為核心優勢，嚴格遵循國軍標體系。建議重點把控β相區鍛造工藝與組織均勻性，采用相控陣超聲檢測提升缺陷檢出率。優先選擇具備NADCAP認證的供應商，確保滿足航空裝備嚴苛要求，同時在新型號研發中探索增材制造復合環件等前沿方向。
