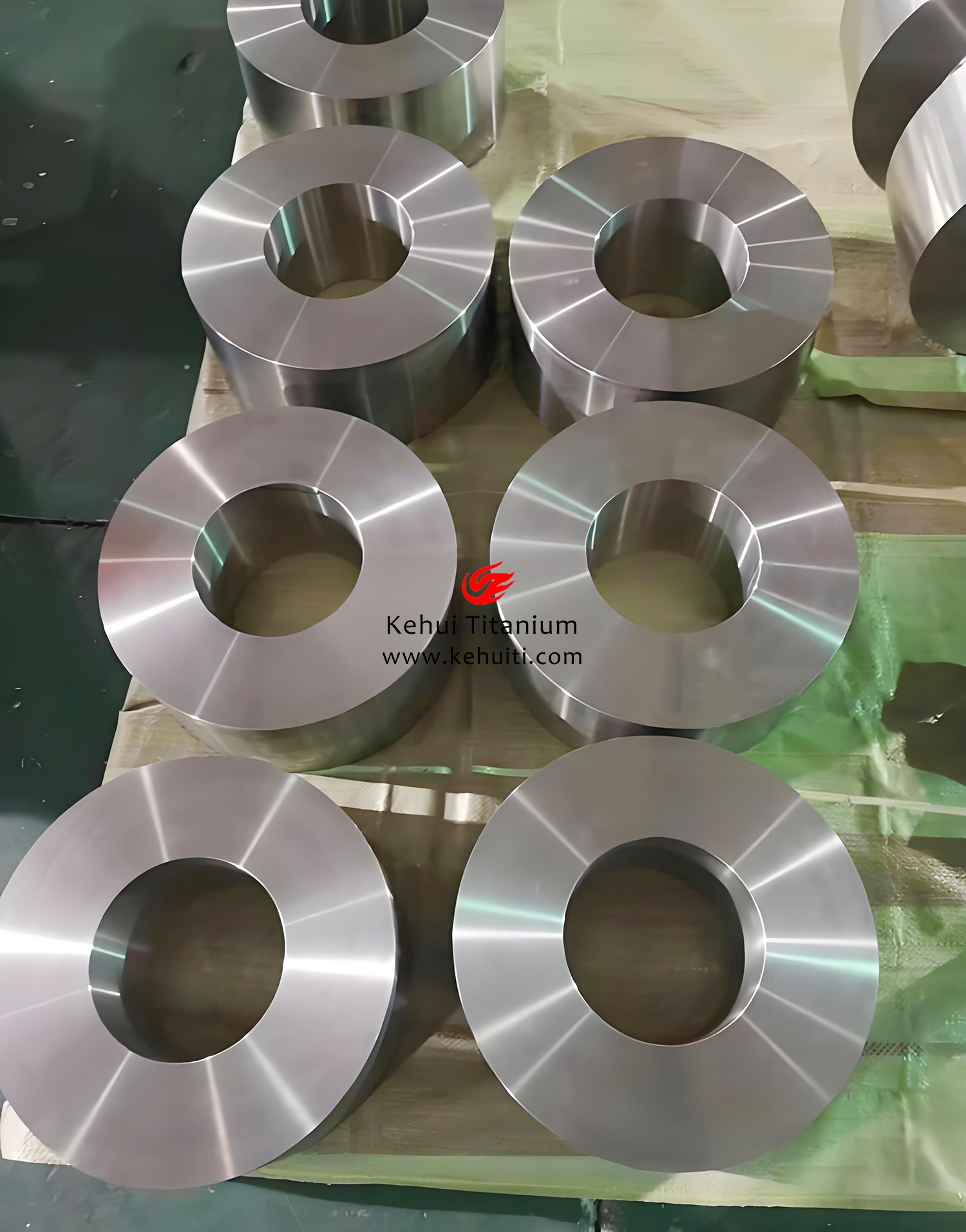

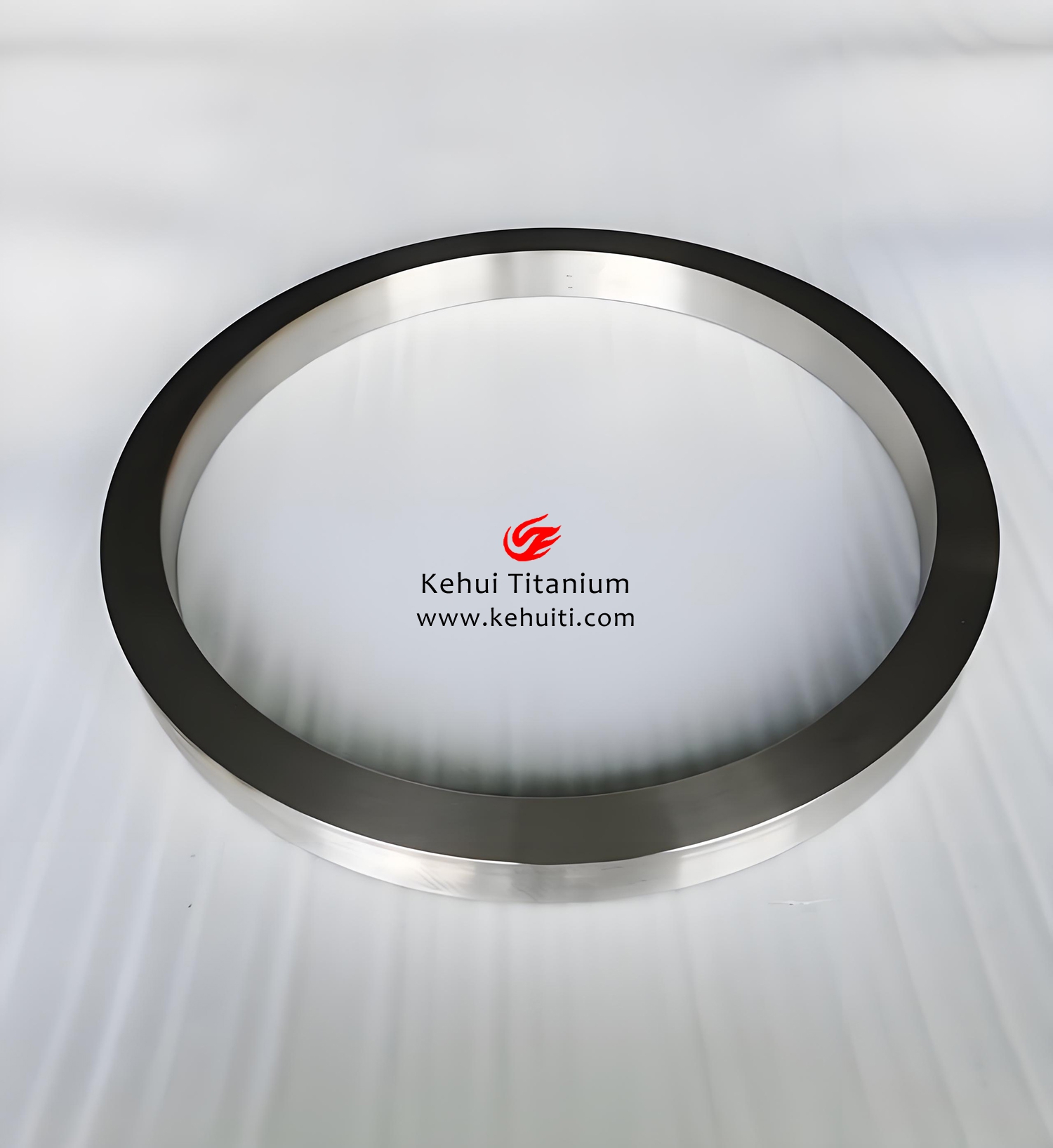

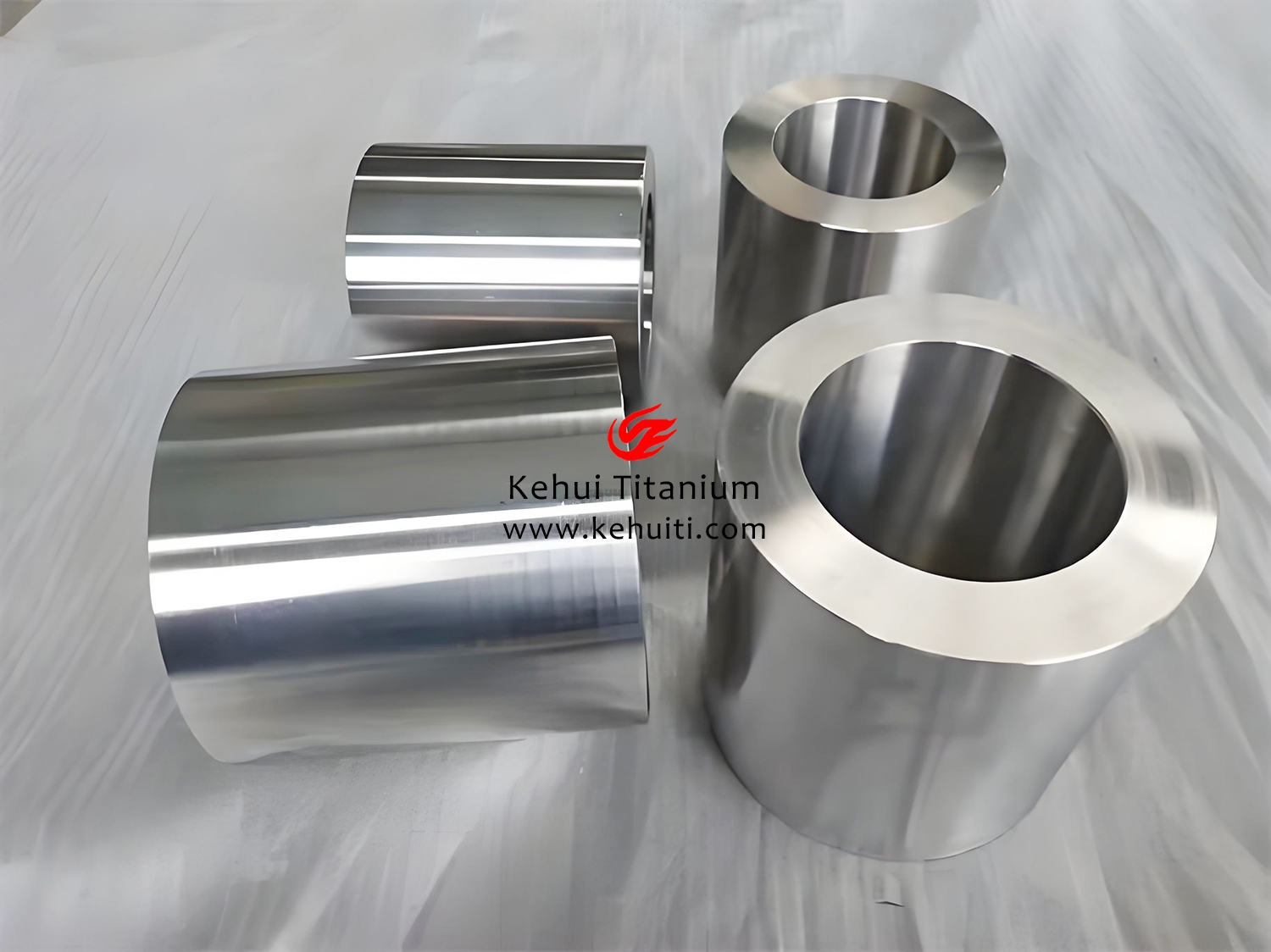

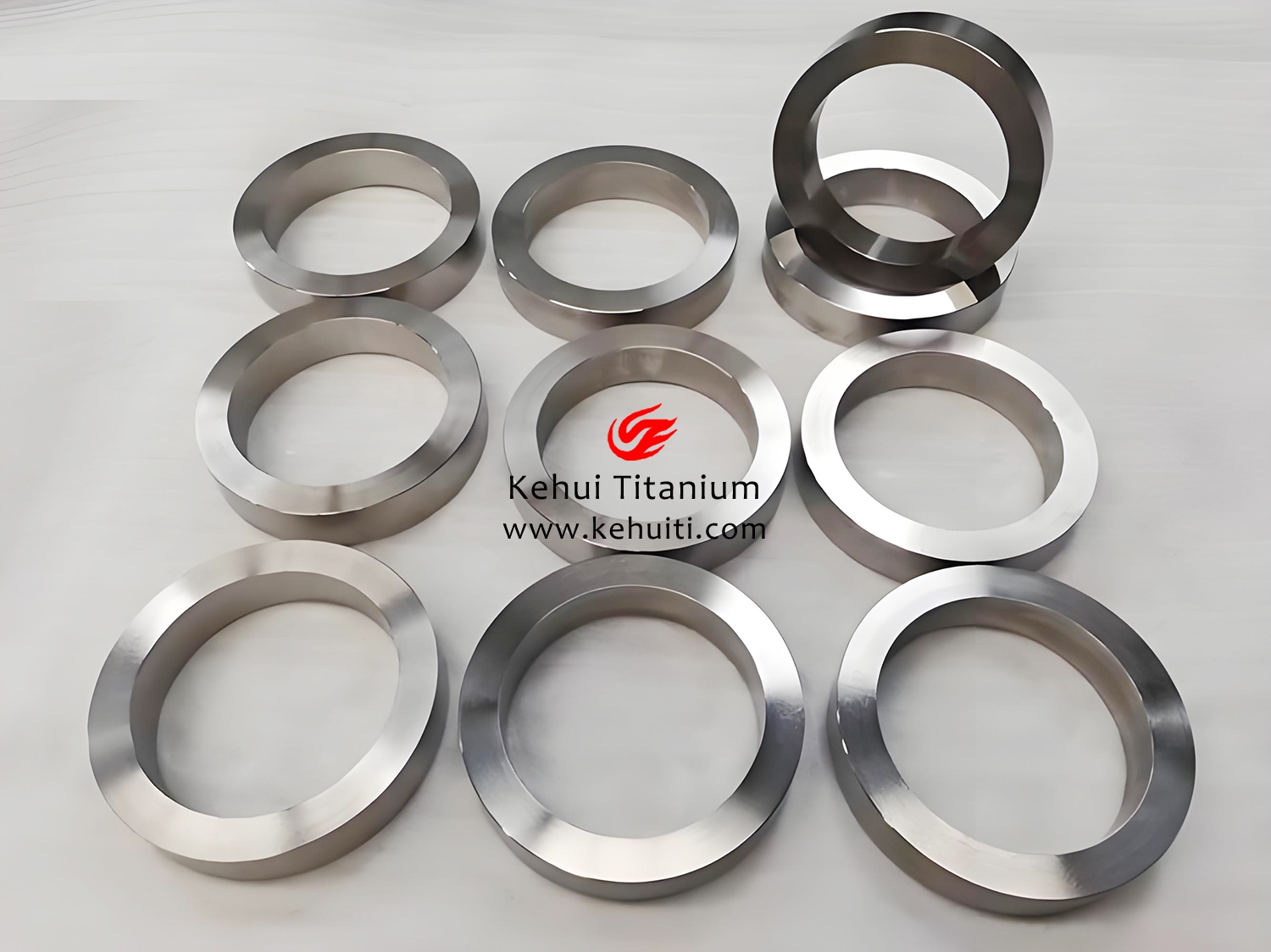

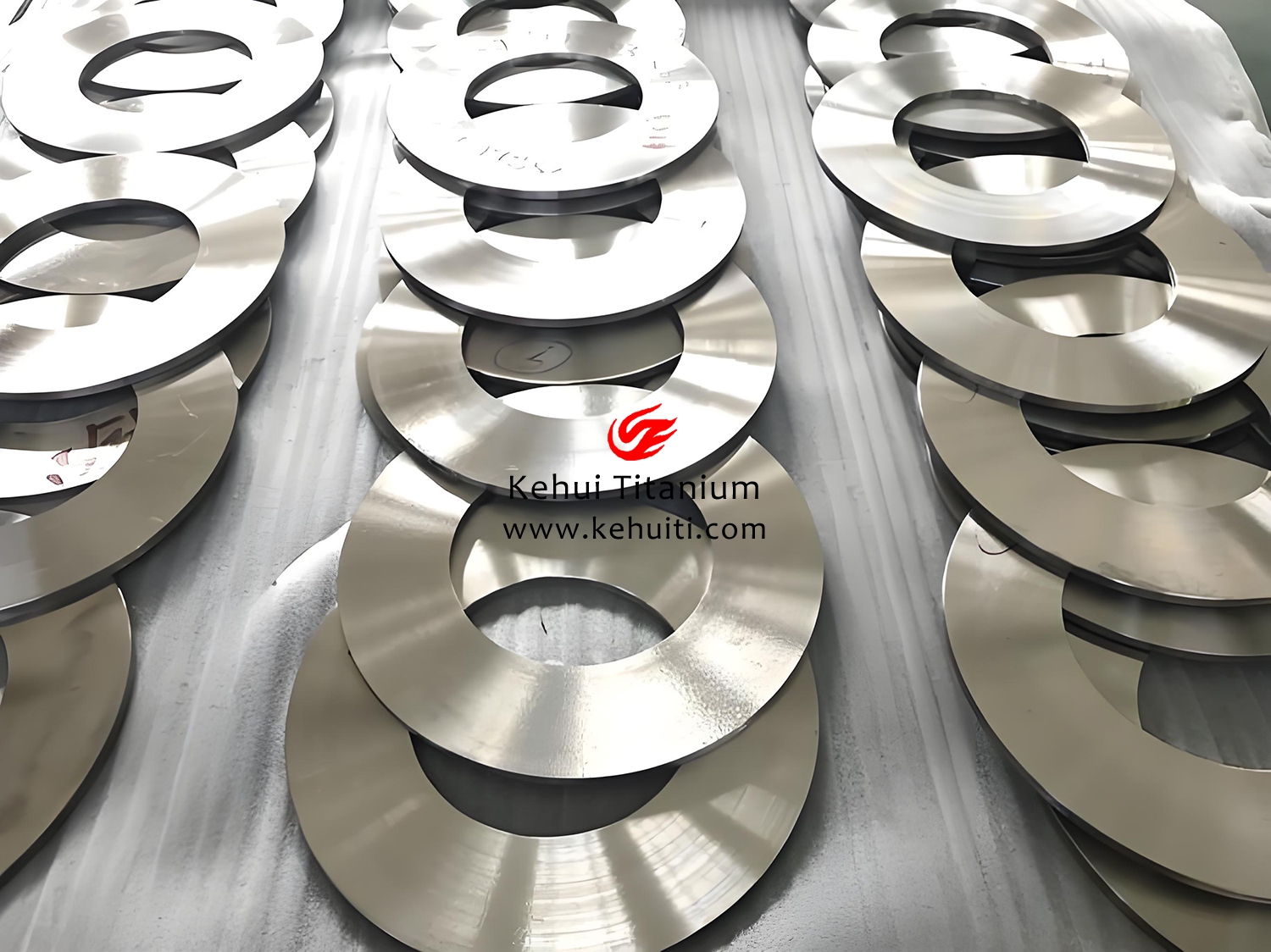

化工設備用鈦環具有耐腐蝕性強（能抵御酸、堿、鹽等腐蝕性介質侵蝕，減少泄漏損壞并延長設備壽命）、高強度與比強度高（承受壓力應力的同時減輕設備重量）、耐高溫性好（在高溫工藝中保持穩定性能）、塑性和加工性能良好（易于鍛造、軋制、焊接及機械加工以適配復雜結構）的特點，常用材質包括 TA0、TA1、TA2、TA3、TA9、TA10、TC4 等（純鈦適用于一般腐蝕環境，鈦合金適用于高壓及惡劣腐蝕場景），規格多樣（外徑從幾毫米至數米，內徑和高度按需定制），廣泛應用于密封部件（如管道連接對焊環、法蘭翻邊）、反應容器部件（支撐環、加強環等）、熱交換器部件（管板、折流板）、管道系統部件（連接環、補償器）等，其制造工藝涵蓋鍛造（改善內部組織、提升強度韌性）、機械加工（保證尺寸精度與表面粗糙度）、焊接（大型結構組裝需嚴控參數確保質量）、表面處理（拋光、酸洗、陽極氧化等形成致密氧化膜以增強防護性能）。以下是科輝鈦業化工設備用鈦環的詳細分析，涵蓋性能優勢、常用材質、執行標準、應用及市場前景：
一、鈦環在化工設備中的核心性能
| 性能指標 | 特點與參數 |
| 耐腐蝕性 | 抗強酸（硫酸、鹽酸、硝酸）、強堿（NaOH）、濕氯氣、有機溶劑（如醋酸、甲苯）腐蝕，腐蝕速率＜0.1 mm/a（ASTM G31）。 |
| 機械強度 | 抗拉強度≥345 MPa（Gr2），高強牌號（如Gr5）可達895 MPa以上，承壓性能優異。 |
| 輕量化 | 密度4.5 g/cm³（鋼的60%），減少設備自重，降低支撐結構負荷。 |
| 耐溫性 | 長期使用溫度：Gr2（≤150°C）、Gr12（≤300°C），高溫下仍保持穩定性。 |
| 密封性 | 低熱膨脹系數（8.6×10⁻⁶/°C），高溫高壓下密封面變形小，避免泄漏。 |
二、常用材質（牌號）及適用環境
| 牌號 | 成分特點 | 適用化工環境 | 典型應用部件 |
| Gr2 (TA2) | 工業純鈦（低氧、低鐵） | 氧化性介質（氯堿、硝酸）、海水淡化 | 法蘭密封環、換熱器管板 |
| Gr7 (Ti-0.2Pd) | 含鈀合金（抗縫隙腐蝕） | 還原性酸（鹽酸、磷酸）、高溫含Cl⁻介質 | 反應釜攪拌軸環、閥門閥座 |
| Gr12 (Ti-0.3Mo-0.8Ni) | 鉬鎳強化合金 | 濃硫酸（80%以下）、混合酸體系 | 硫酸濃縮器法蘭環、泵殼密封環 |
| Ti-6Al-4V (Gr5) | α+β雙相合金（高強度） | 高壓反應器、耐磨部件（需表面涂層） | 高壓反應釜卡箍環、離心機轉鼓環 |
三、執行標準與規范
| 標準類型 | 標準名稱 | 核心要求 |
| 材料標準 | ASTM B381 | 鈦鍛件的化學成分、力學性能及無損檢測要求。 |
| 化工設備標準 | HG/T 3651-1999 | 鈦制化工設備設計規范（焊接、耐蝕性驗證）。 |
| 腐蝕測試標準 | NACE TM0177 | 抗硫化物應力腐蝕（SSC）性能測試。 |
| 中國標準 | GB/T 16598-2013 | 鈦及鈦合金環件技術條件（尺寸公差、鍛造工藝）。 |
| 國際認證 | ASME BPVC Section VIII | 壓力容器用鈦環的制造與驗收標準。 |
四、典型應用領域與案例
| 化工細分領域 | 具體應用場景 | 牌號推薦 | 性能需求 |
| 氯堿工業 | 電解槽法蘭環、氯氣冷卻器密封環 | Gr2、Gr7 | 耐Cl⁻、NaOH腐蝕，高密封性 |
| PTA生產 | 氧化反應器攪拌軸環、醋酸儲罐法蘭 | Gr7、Gr12 | 抗溴化物、醋酸腐蝕 |
| 硫酸工業 | 濃硫酸蒸發器法蘭環、管道連接環 | Gr12 | 耐高溫（≤200°C）濃硫酸腐蝕 |
| 有機化工 | 溶劑反應釜密封環、蒸餾塔內襯環 | Gr2、Gr5 | 抗甲苯、丙酮等有機溶劑腐蝕 |
| 環保工程 | 煙氣脫硫（FGD）設備連接環 | Gr2、Gr7 | 耐SO₂、H₂SO₃腐蝕 |
應用案例：
案例1：某化工廠硫酸儲罐法蘭環
原材質：316L不銹鋼，使用1年后因濃硫酸腐蝕泄漏。
替換為Gr12鈦環：壽命延長至10年，維護成本降低80%。
案例2：PTA裝置氧化反應器攪拌軸環
原材質：哈氏合金C276，成本高昂且加工周期長。
替換為Gr7鈦環：耐醋酸性能相當，成本降低35%，減重30%。
五、采購與加工建議
1、供應商選擇
國內廠商：符合GB/T 16598、提供ELI級低氫材料。
國際品牌：通過ASME認證。
2、技術要求
優先選用退火態（M態）鈦環，確保耐蝕性與加工性。
要求供應商提供UT探傷報告（缺陷≤Φ0.8 mm）與腐蝕試驗數據。
3、成本控制
批量采購可協商“海綿鈦價格+加工費”模式，鎖定長期合同。
對非承壓部件，選用Gr2替代Gr5，降低成本。
六、使用注意事項
1、加工與焊接
切割：采用水刀或激光切割，避免碳污染。
焊接：使用99.999%氬氣保護，焊后酸洗（HF+HNO₃）去除氧化層。
2、裝配防護
避免與碳鋼、鋁合金直接接觸，采用PTFE墊片或絕緣涂層隔離。
螺栓預緊力需均勻，防止局部應力集中導致密封失效。
3、環境限制
還原性酸（如鹽酸）：需選用Gr7或Gr12，Gr2不適用。
高溫濃堿液（＞150°C）：可能引發氫脆，需選用低氧級（ELI）鈦材。
七、市場前景分析
1、增長驅動因素
環保升級：化工行業“雙碳”目標推動高耐蝕材料替代傳統鋼材。
新能源需求：鋰電、氫能設備中鈦環應用增長（如電解槽密封環）。
2、技術趨勢
表面改性：微弧氧化（MAO）或噴涂PTFE涂層，擴展鈦環在強酸環境的應用。
復合制造：鈦-鋼復合環（基層鋼+覆層鈦），降低設備成本。
3、挑戰與對策
| 挑戰 | 解決方案 |
| 成本高（鈦材價格約為不銹鋼5倍） | 推廣全壽命周期成本分析，強調長維護周期優勢。 |
| 氫脆風險（酸性環境吸氫） | 選用ELI級鈦材，嚴格控氫工藝（真空退火）。 |
4、市場規模預測
2023年全球化工用鈦環市場規模約8億美元，預計2030年達18億美元（CAGR 12%）。
中國占比超35%，受益于化工產能升級與新能源產業擴張。
化工設備用鈦環憑借耐極端腐蝕、輕量化、長壽命的核心優勢，成為替代不銹鋼、鎳基合金的關鍵材料。選型需根據介質特性（氧化/還原性、溫度、濃度）匹配牌號，并通過優化加工與裝配工藝規避風險。未來，隨著綠色化工與高端制造的發展，鈦環在硫酸法鋰電回收、CO₂捕集等新興領域的應用將加速落地。
